3D 打印砂型鑄造是融合 3D 打印技術與傳統砂型鑄造工藝的創新鑄造方法。本文闡述其原理、優勢、流程與應用領域，重點剖析其在設計自由度、生產周期、精度質量、成本效益和綠色環保等方面的突出表現。這種先進鑄造技術為眾多行業復雜零部件制造帶來革新，在現代工業生產中具有重要意義。

原理

3D 打印砂型鑄造以數字三維模型為基礎。首先，利用 3D 打印設備將特殊的砂材料（通常是含有粘結劑的樹脂砂等）按照模型的截面信息逐層堆積，打印出砂型（包括上下砂型、型芯等）。然后，將金屬液澆鑄到砂型形成的型腔中，待金屬液冷卻凝固后，去除砂型，獲得所需的金屬鑄件。

流程

1. 三維模型設計：使用專業的三維建模軟件（如 SolidWorks、UG 等）設計出鑄件的三維模型，同時需要考慮鑄造工藝要求，如分型面、拔模斜度、加工余量等，然后將模型轉換為適合 3D 打印的文件格式（如 STL 格式）。

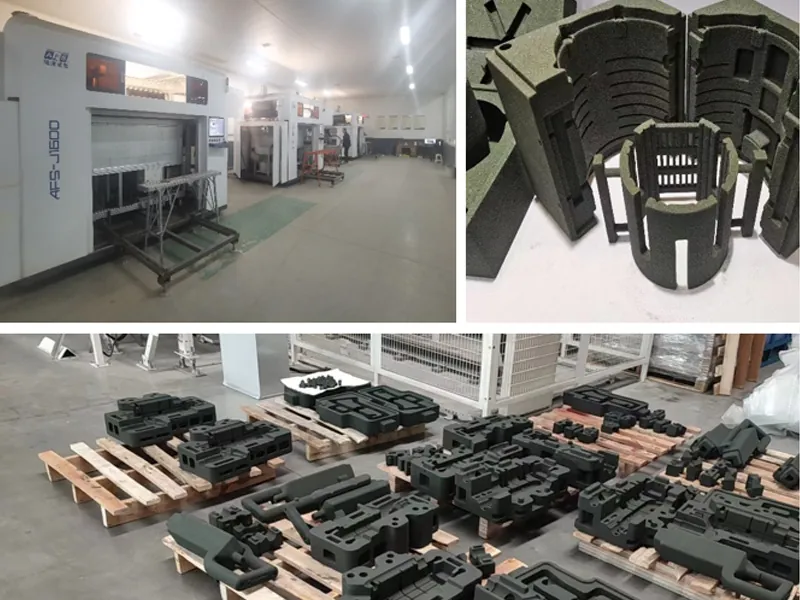

2. 砂型打印：將打印材料（砂和粘結劑）裝入 3D 打印設備的料倉，在計算機的控制下，噴頭按照模型的截面數據，將粘結劑選擇性地噴射到砂層上，使砂粒粘結在一起，逐層堆積形成砂型。打印完成后，對砂型進行適當?shù)暮筇幚?，如去除多余的砂粒、加固薄弱部位等?/li>
3. 澆鑄準備：將打印好的砂型進行組裝，放置在澆鑄設備中，準備澆鑄金屬液。同時，對金屬原料進行熔煉和處理，使其達到合適的澆鑄溫度和成分要求。
4. 澆鑄與冷卻：將經過處理的金屬液緩慢地澆鑄到砂型的型腔中，確保金屬液充分填充型腔。澆鑄完成后，等待金屬液自然冷卻凝固。
5. 清砂與后處理：待鑄件冷卻后，通過振動、噴砂、切割等方式去除砂型，獲得鑄件。然后對鑄件進行清理、打磨、熱處理、機加工等后處理工序，以滿足最終的產品質量要求。

優勢

1. 高度的設計自由度

復雜結構成型能力：傳統砂型鑄造在制造復雜形狀，如帶有內部空腔、彎曲通道、異形曲面等結構的砂型時，受到模具制造技術的限制，很難實現或者成本極高。而 3D 打印砂型鑄造可以依據數字三維模型，輕松、精確地打印出各種復雜形狀的砂型，為生產具有復雜結構的鑄件提供了可能。例如航空發動機葉片的復雜冷卻通道、具有精細內部結構的汽車零部件等，都可以通過 3D 打印砂型鑄造來實現。

個性化定制：對于一些小批量、定制化需求的鑄件生產，3D 打印砂型鑄造具有獨特的優勢。它可以根據客戶的特定要求，快速地設計并打印出相應的砂型，滿足不同客戶的個性化需求，避免了傳統模具制造中需要開模、修模等繁瑣的過程，大大縮短了定制化產品的生產周期。

2. 縮短生產周期：

模具制造環節的簡化：傳統砂型鑄造需要先制作模具，然后用模具來制造砂型，模具的設計、制造和調試過程往往需要耗費大量的時間和人力。而 3D 打印砂型鑄造直接根據數字模型進行打印，無需制作模具，省去了模具制造的環節，大大縮短了整個生產周期25。

快速迭代和修改：在產品研發和設計階段，如果發現需要對鑄件的設計進行修改，傳統砂型鑄造需要重新制作模具，成本高且耗時久。而 3D 打印砂型鑄造只需要在計算機上修改數字模型，然后重新打印砂型即可，能夠快速實現設計的迭代和修改，加快產品的研發進程45。

3. 提高精度和質量：

尺寸精度高：3D 打印技術能夠精確控制砂型的尺寸和形狀，減少了因模具制造誤差、分型面配合等問題導致的鑄件尺寸偏差，提高了鑄件的尺寸精度。打印出來的砂型表面光滑，使得最終的鑄件表面質量更好，減少了后續的加工和處理工作量4。

內部質量好：3D 打印砂型鑄造可以實現砂型的均勻緊實，避免了傳統砂型鑄造中可能出現的局部疏松、夾砂等缺陷，提高了鑄件的內部質量。同時，通過精確的控制，可以優化鑄件的凝固過程，減少縮孔、縮松等缺陷的產生。

4. 成本效益：

材料利用率高：3D 打印砂型鑄造是按需打印，只使用所需的材料，避免了傳統模具制造中材料的浪費。而且在打印過程中，可以根據砂型的結構和強度要求，精確地控制材料的分布，進一步提高材料的利用率。

降低人工成本：傳統砂型鑄造需要大量的人工操作，如模具制作、砂型造型、修模等，人工成本較高。而 3D 打印砂型鑄造主要依靠自動化的設備進行打印，大大減少了人工的參與，降低了人工成本。同時，也減少了因人工操作帶來的誤差和不確定性，提高了生產的穩定性和一致性。

5. 綠色環保：

減少?gòu)U棄物排放：傳統砂型鑄造在模具制造和砂型處理過程中會產生大量的廢棄物，如廢棄的模具材料、廢砂等，對環境造成一定的污染。而 3D 打印砂型鑄造產生的廢棄物較少，且剩余的材料可以回收再利用，符合綠色環保的要求。

改善生產環境：3D 打印砂型鑄造過程中不需要使用大量的化學試劑和粘結劑，減少了對環境的污染和對操作人員的健康危害。同時，自動化的生產方式也減少了粉塵和噪音的產生，改善了生產環境。

應用領域

航空航天領域：用于制造航空發動機葉片、渦輪盤、飛機結構件等復雜零部件，滿足高強度、輕量化和高性能的要求。

汽車工業：生產發動機缸體、缸蓋、變速器殼體等零部件，尤其是對于高性能發動機和新型汽車設計中的復雜結構件。

能源領域：在燃?xì)廨啓C(jī)、發電設備等的關鍵部件制造中應用，提高部件的性能和可靠性。

醫療器械領域：制造骨科植入物、牙科修復體等定制化醫療器械，滿足患者個性化的需求。

總結

3D 打印砂型鑄造作為一種先進的鑄造技術，綜合了 3D 打印和傳統砂型鑄造的優勢。它在設計、生產周期、質量、成本和環保等方面展現出卓越的性能，為現代工業制造帶來了新的思路和方法。隨著技術的不斷發展和完善，3D 打印砂型鑄造有望在更多領域得到廣泛應用，推動工業生產朝著更高效、更精確、更環保的方向發展。
